    Контроль давления в системах жидкостного охлаждения центров обработки данных для ИИ.

    Дата выпуска: 29.09.2026

    Центры обработки данных с использованием искусственного интеллекта меняют подход к мониторингу систем охлаждения.

    Стремительный рост искусственного интеллекта, вычислений на графических процессорах и высокопроизводительных вычислений приводит к увеличению тепловыделения внутри современных центров обработки данных.

    По мере роста плотности вычислительных ресурсов жидкостное охлаждение приобретает все большее значение для высокопроизводительной инфраструктуры искусственного интеллекта. В отличие от традиционных систем воздушного охлаждения, архитектуры с жидкостным охлаждением создают дополнительную сеть жидкостей, управление которой требует тщательной работы.

    Типичный центр обработки данных с жидкостным охлаждением может включать в себя:

    • Блоки распределения охлаждающей жидкости (БРС)
    • Системы водоснабжения объекта
    • Технологические системы охлаждения или вторичные контуры охлаждения
    • Насосы
    • Подающие и обратные трубопроводы
    • Распределительные коллекторы
    • Холодные тарелки
    • Устройства для контроля расхода, давления и температуры
    • Системы обнаружения утечек

    В таких системах эффективность охлаждения зависит не только от температуры охлаждающей жидкости, но и от других факторов. Расход и гидравлическое давление во всем контуре охлаждения.

    Компания Schneider Electric отмечает, что для серверов с жидкостным охлаждением в системах искусственного интеллекта требуются определенные параметры расхода, давления и температуры охлаждающей жидкости на входе, а блок распределения питания (CDU) отвечает за обеспечение этих параметров.

    Таким образом, измерение давления становится важной частью общей архитектуры мониторинга.

    Почему давление имеет значение в системе жидкостного охлаждения центров обработки данных для ИИ?

    Давление предоставляет информацию о гидравлическом состоянии контура охлаждения.

    Охлаждающая жидкость должна пройти через трубы, клапаны, соединители, фильтры, коллекторы и охлаждающие пластины, прежде чем вернуться в блок обработки охлаждающей жидкости. Каждый компонент вносит определенную степень сопротивления потоку.

    Компания Schneider Electric объясняет, что каждый компонент системы охлаждения, включая трубы, клапаны, соединители, расходомеры, датчики давления и охлаждающие пластины, вносит свой вклад в общее падение давления в контуре. С увеличением расхода увеличивается и падение давления.

    Таким образом, мониторинг давления в выбранных точках помогает системным интеграторам понять, работает ли гидравлическая система в пределах заданного диапазона.

    Данные о давлении могут быть полезны для:

    • Мониторинг состояния подающих и обратных линий.
    • Наблюдение за условиями работы насоса
    • Оценка разницы давлений в контуре охлаждения
    • Поддержка управления распределением охлаждающей жидкости
    • Предоставление входных данных для систем управления CDU или PLC.
    • Выявление аномальных гидравлических условий для дальнейшего исследования.

    Однако давление не следует рассматривать отдельно. Надежная система мониторинга охлаждения обычно сочетает в себе мониторинг давления, расхода, температуры и обнаружение утечек.

    Компания Vertiv описывает современные блоки управления распределительными устройствами (CDU) как системы, которые отслеживают и контролируют параметры, включая температура, давление и расход для поддержания работы системы жидкостного охлаждения.

    Где можно установить датчики давления?

    Точное расположение датчиков зависит от архитектуры блока распределения питания, конструкции контура охлаждения и требований производителя сервера.

    Однако ряд позиций являются общеприменимыми.

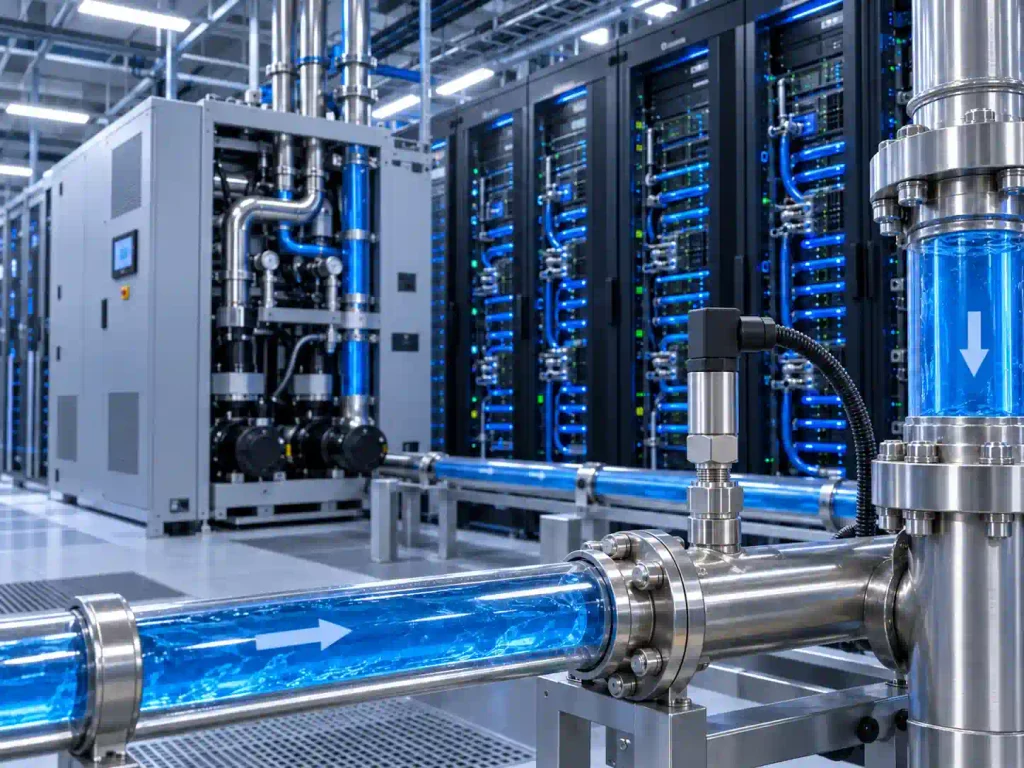

    1. Линия снабжения ЦДУ

    Линия подачи CDU обеспечивает подачу подготовленной охлаждающей жидкости к серверным стойкам или охлаждающим коллекторам.

    Датчик давления, установленный на стороне подачи, может обеспечивать непрерывную передачу информации о давлении, создаваемом блоком первичной переработки нефти (CDU) в сеть вторичного охлаждения.

    Данное измерение может использоваться вместе со значениями расхода и температуры для того, чтобы система управления могла более четко понимать состояние подачи охлаждающей жидкости.

    Для ИТ-оборудования с жидкостным охлаждением производители обычно указывают требуемые значения перепада давления и расхода, зависящие от конфигурации. ASHRAE отмечает, что эти значения варьируются в зависимости от оборудования, температуры воды и тепловой нагрузки.

    2. Обратная линия ЦДУ

    После поглощения тепла от охлаждающих пластин сервера охлаждающая жидкость возвращается в блок распределения тепла.

    Контроль давления в обратном трубопроводе обеспечивает дополнительную точку отсчета для оценки гидравлического состояния системы охлаждения.

    При измерении давления как на подающей, так и на обратной стороне, полученные значения также могут использоваться для анализа разницы давлений в различных частях системы.

    Это особенно полезно, поскольку вторичная система охлаждения содержит множество компонентов, создающих потери давления.

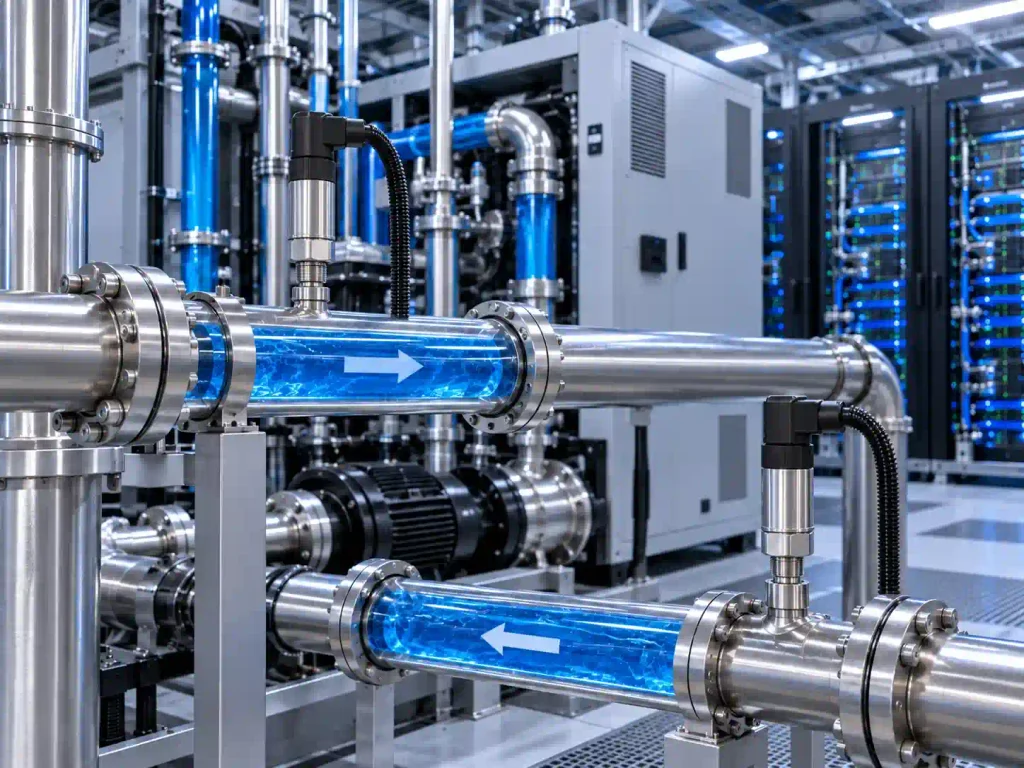

    3. Вход и выход насоса

    Насосы отвечают за поддержание циркуляции охлаждающей жидкости.

    Измерение давления на входе и выходе насоса может предоставить полезные данные для управления и ввода в эксплуатацию.

    Например, информацию о давлении, связанную с насосом, можно анализировать совместно со следующими данными:

    • Расход охлаждающей жидкости
    • Скорость насоса
    • Температура подачи
    • Температура возврата
    • Системная нагрузка

    Цель состоит не просто в измерении одного значения давления, а в понимании того, как гидравлическая система реагирует на изменение потребности в охлаждении.

    В современных конструкциях установок первичной обработки (УПО) насосы могут регулировать параметры охлаждающей жидкости в соответствии с рабочими требованиями контура охлаждения ИТ-оборудования. Компания Schneider Electric описывает УПО как центральный блок, который перекачивает охлаждающую жидкость по изолированному контуру и регулирует поток и температуру охлаждающей жидкости для управления тепловым режимом.

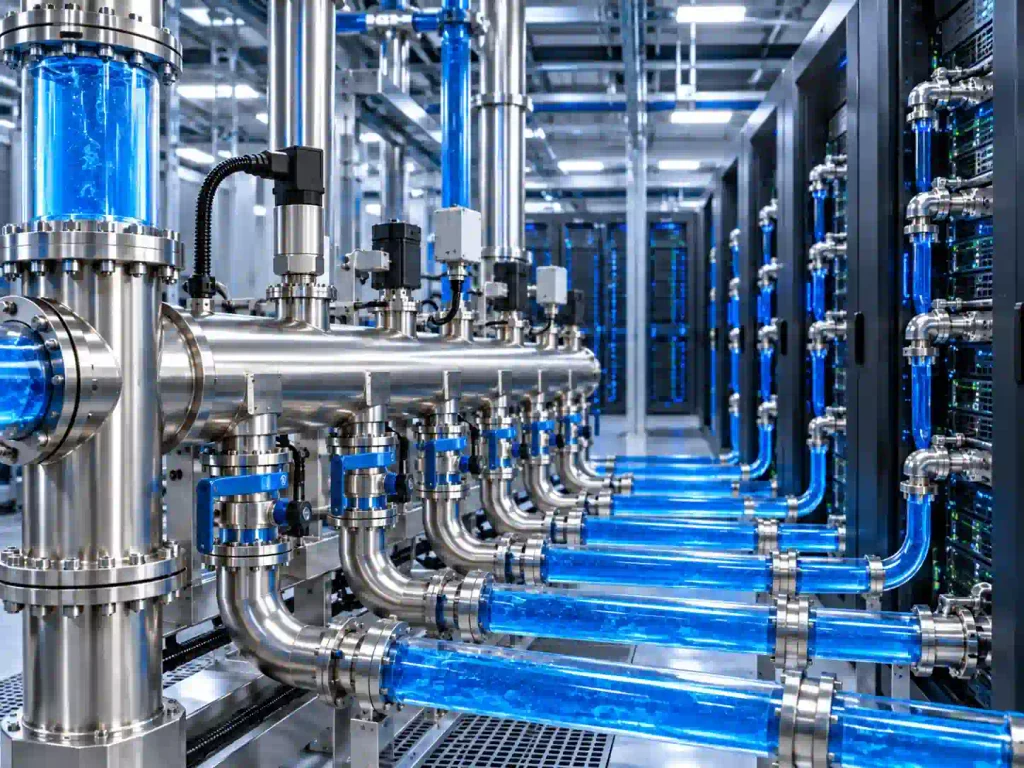

    4. Коллекторы распределения охлаждения

    Распределительные коллекторы разделяют поток охлаждающей жидкости между стойками, серверами или несколькими ответвлениями от охлаждающих пластин.

    По мере увеличения количества ответвлений гидравлическая балансировка приобретает все большее значение.

    Контроль давления вокруг коллекторов может помочь получить дополнительную информацию о распределении охлаждающей жидкости.

    Это особенно актуально в вычислительных средах с высокой плотностью пользователей, где различные серверные подразделения могут работать при разных тепловых нагрузках.

    В исследовании, проведенном компанией Vertiv и посвященном двухфазному прямому охлаждению чипов с помощью насосов, перепад давления активно регулировался в отдельных контурах охлаждения для обеспечения равномерного распределения жидкости при изменяющихся нагрузках на ИТ-оборудование.

    Точный диапазон давления и стратегия управления различаются в зависимости от технологии охлаждения, поэтому выбор датчика всегда должен соответствовать фактическим характеристикам системы, а не одному универсальному значению.

    5. Вторичный контур охлаждения

    Во многих центрах обработки данных с жидкостным охлаждением контур охлаждения ИТ-оборудования отделен от системы охлаждения всего здания.

    Блок CDU выступает в качестве интерфейса между этими двумя сетями жидкостей.

    Компания Vertiv описывает вторичную гидравлическую сеть как участок между контуром системы и серверными стойками, где блок распределения тепла (CDU) передает тепло, регулируя при этом температуру, давление и расход охлаждающей жидкости.

    Таким образом, датчики давления, установленные вдоль вторичного контура, могут стать частью общей системы мониторинга охлаждения.

    Возможные места для проведения измерений могут включать:

    • Выход CDU
    • Вход CDU
    • Основной распределительный щит
    • Основной заголовок возврата
    • Коллектор уровня стойки
    • напорный трубопровод насоса

    Окончательную компоновку должен определить проектировщик системы охлаждения.

    Давление, расход и температура должны контролироваться одновременно.

    Один лишь датчик давления не может дать полного представления о производительности системы жидкостного охлаждения.

    Более эффективная архитектура мониторинга объединяет несколько типов датчиков.

    Контроль давления

    Датчики давления предоставляют информацию о гидравлических условиях внутри контура охлаждения.

    Мониторинг потока

    Датчики расхода измеряют количество охлаждающей жидкости, циркулирующей по контуру охлаждения.

    Это важно, поскольку холодопроизводительность частично зависит от поддержания достаточной циркуляции хладагента.

    Контроль температуры

    Датчики температуры могут измерять:

    • температура подачи CDU
    • Температура возврата ЦДУ
    • Температура трубы
    • Температура охлаждающей жидкости в выбранных точках мониторинга

    Разница между температурой на входе и выходе дает полезную информацию о теплопередаче в контуре охлаждения.

    Обнаружение утечек

    Обнаружение утечек следует рассматривать как специализированную функцию мониторинга.

    Изменения давления могут указывать на изменение гидравлических параметров, но Измерение давления не следует представлять как замену системе обнаружения утечек..

    Современные конструкции установок первичной переработки нефти могут сочетать в себе замкнутый контур трубопроводов со специализированными системами обнаружения утечек и мониторинга потока жидкости.

    Для создания комплексной стратегии мониторинга системы охлаждения эти измерения можно интегрировать в общий контроллер или платформу мониторинга.

    Типичная архитектура может выглядеть следующим образом:

    Давление + Расход + Температура + Обнаружение утечек

    ↓

    Контроллер CDU / ПЛК / Система сбора данных

    ↓

    BMS / DCIM / SCADA / Платформа мониторинга

    Как выбрать датчик давления для жидкостного охлаждения

    Выбор датчика давления, используемого в системе охлаждения центра обработки данных, должен соответствовать фактическим инженерным требованиям.

    1. Подтвердите диапазон давления.

    Первым шагом является определение ожидаемого рабочего давления.

    Датчик должен обеспечивать достаточный диапазон измерений для нормальных условий, а также учитывать ожидаемые колебания давления.

    Использование диапазона, значительно превышающего требуемый, может снизить полезную разрешающую способность измерений.

    Таким образом, правильный диапазон значений следует определять исходя из конструкции установки первичной обработки и контура охлаждения.

    2. Выберите тип давления

    Датчики давления могут измерять:

    • Манометрическое давление
    • Герметичный манометр давления
    • Абсолютное давление

    Правильный метод измерения зависит от конструкции системы охлаждения и от того, как контроллер использует значения давления.

    В большинстве случаев это следует уточнить у поставщика контрольно-измерительных приборов или системного интегратора перед выбором датчика.

    3. Подтвердите совместимость охлаждающей жидкости.

    Материал, контактирующий с охлаждающей жидкостью датчика давления, должен быть совместим с ней.

    В различных системах жидкостного охлаждения может использоваться жидкость разного состава.

    По этой причине выбор материала не должен основываться исключительно на диапазоне давлений.

    Датчик давления JW-IoT предлагает различные варианты диафрагменных датчиков, в том числе:

    • нержавеющая сталь 316L
    • С-276
    • TC4

    Выбор подходящего варианта следует оценивать в соответствии с фактическими требованиями к охлаждающей жидкости и системе.

    4. Выберите правильный выходной сигнал.

    Датчик давления должен взаимодействовать с контроллером системы.

    К распространенным промышленным сигналам относятся:

    • 4–20 мА
    • Выходное напряжение
    • RS485

    Сигнал 4–20 мА может подходить для традиционных промышленных систем управления, в то время как RS485 может поддерживать цифровую связь в зависимости от конструкции интеграции.

    Выбор зависит от:

    • Интерфейс контроллера
    • Расстояние проводки
    • архитектура сбора данных
    • Требования к контроллеру ПЛК или CDU

    5. Проверьте подключение процесса.

    Механическая интеграция имеет не меньшее значение.

    Датчик должен быть правильно подключен к трубе, коллектору или патрубку оборудования.

    Перед заказом датчика давления необходимо убедиться в следующем:

    • Тип резьбы
    • Размер резьбы
    • Место установки
    • Доступное место для монтажа
    • Необходимый метод герметизации

    Для проектов интеграции OEM-производителей или блоков распределения электроэнергии могут потребоваться нестандартные технологические соединения.

    6. Учитывайте вопросы охраны окружающей среды.

    Центры обработки данных представляют собой контролируемые среды, однако датчики давления все же могут быть установлены вблизи:

    • Насосы
    • Коллекторы системы охлаждения
    • ЦДУ
    • Трубные соединения
    • Области, где может происходить конденсация или контакт с охлаждающей жидкостью.

    Таким образом, соответствующий уровень защиты от проникновения влаги и пыли может быть полезен для длительной эксплуатации.

    Высокоточный датчик давления JW-PM01X(JY05)

    Для проектов, требующих промышленного контроля давления, Высокоточный датчик давления JW-PM01X(JY05) Предоставляет множество вариантов конфигурации для измерения давления и интеграции в промышленные системы.

    В преобразователе используется кремниевый чувствительный элемент давления с изолирующей диафрагмой и электроника обработки сигнала для стабильного измерения давления в промышленных условиях.

    Основные характеристики

    Параметр Спецификация
    Диапазон давления от -100 кПа до 1000 кПа; от 0–1 до 100 МПа
    Тип давления Манометр, герметичный манометр, абсолютный
    Классы точности 0.1, 0.2 (0.25), 0.5
    Параметры вывода 4–20 мА, 0,5–4,5 В постоянного тока, 0–10 В постоянного тока, IIC, RS485
    Время отклика <1 мс
    Перегрузочная способность 200%
    Рабочая температура от -20°C до 85°C
    Материалы диафрагмы 316L, C-276, TC4
    Процесс подключения M20×1.5 или изготовленный на заказ
    Электрическое соединение DIN43650A или по индивидуальному заказу
    Степень защиты IP65 / IP66 / IP67 / IP68

    Все указанные выше характеристики основаны на текущей информации на странице продукта JW-IoT.

    Для проектов жидкостного охлаждения центров обработки данных с использованием искусственного интеллекта выбор продукта должен основываться на фактической совместимости охлаждающей жидкости, диапазоне давления, требованиях к механическому соединению и интерфейсу контроллера.

    Пример архитектуры мониторинга для проекта жидкостного охлаждения ИИ.

    Практическая система мониторинга могла бы содержать несколько точек измерения, а не полагаться на одно устройство.

    Например:

    Уровень CDU

    Монитор:

    • Давление подачи
    • Обратное давление
    • температура охлаждающей жидкости
    • Скорость потока

    Уровень насоса

    Монитор:

    • Давление на входе насоса
    • Давление на выходе насоса
    • Скорость потока
    • Рабочее состояние насоса

    Уровень распространения

    Монитор:

    • Давление в главном коллекторе
    • Условия распределительного коллектора
    • Поток ветвей

    Уровень стойки или сервера

    В зависимости от конструкции системы:

    • температура подаваемой охлаждающей жидкости
    • Температура возврата охлаждающей жидкости
    • Условия потока
    • Обнаружение утечек

    Затем датчики могут подключаться к контроллеру, ПЛК или системе сбора данных, а впоследствии — к платформе мониторинга центра обработки данных.

    Такая архитектура позволяет данным о давлении стать частью более широкого набора данных системы охлаждения, а не представлять собой отдельное измерение.

    Часто задаваемые вопросы

    1. Почему мониторинг давления важен в системах жидкостного охлаждения центров обработки данных для ИИ?

    Для жидкостного охлаждения необходимо, чтобы охлаждающая жидкость циркулировала через насосы, трубы, клапаны, коллекторы и охлаждающие пластины.

    Эти компоненты создают гидравлическое сопротивление и падение давления.

    Контроль давления помогает получить представление о рабочем состоянии контура охлаждения и способствует управлению системой, вводу в эксплуатацию и устранению неисправностей.

    2. Где следует устанавливать датчики давления в системе жидкостного охлаждения?

    Возможные места установки включают подающие и обратные линии ЦПДУ, входные и выходные трубы насосов, распределительные коллекторы и вторичные контуры охлаждения.

    Окончательное местоположение должно соответствовать гидравлическим требованиям конкретного проекта.

    3. Может ли система контроля давления обнаружить утечку охлаждающей жидкости?

    Данные о давлении могут указывать на изменение гидравлических условий, но их не следует использовать в качестве замены специализированной системы обнаружения утечек.

    В системах жидкостного охлаждения, где это необходимо, следует использовать специально разработанные методы контроля утечек.

    4. Следует ли одновременно контролировать давление и расход?

    Во многих системах — да.

    Давление и расход описывают различные аспекты работы контура охлаждения.

    Сочетание измерений давления с измерениями расхода и температуры позволяет получить более полное представление о работе системы охлаждения.

    5. Какие выходные сигналы доступны на устройстве JW-PM01X (JY05)?

    Передатчик поддерживает выходной сигнал 4–20 мА, 0,5–4,5 В постоянного тока, 0–10 В постоянного тока, а также интерфейсы IIC и RS485.

    6. Можно ли настроить соединение в процессе?

    Да. Стандартное технологическое соединение, указанное на странице продукта, — M20×1.5, а также доступны соединения, изготовленные по индивидуальному заказу в соответствии с требованиями проекта.

    Повышение прозрачности процессов охлаждения центров обработки данных с использованием ИИ.

    По мере того как искусственный интеллект и высокопроизводительные вычисления увеличивают плотность тепловыделения на уровне стоек, охлаждение центров обработки данных становится все более интегрированной инженерной дисциплиной.

    Установка первичной переработки нефти (CDU) больше не функционирует просто как теплообменник.

    Это часть управляемой гидравлической системы, где Температура, расход, давление и состояние охлаждающей жидкости должны работать согласованно..

    Мониторинг давления обеспечивает дополнительный уровень прозрачности в этой системе.

    Поэтому для производителей блоков распределения питания, интеграторов систем охлаждения и инженерных групп центров обработки данных важный вопрос заключается не просто в следующем:

    “Какой датчик давления нам следует использовать?”

    Более уместные вопросы:

    • Какой диапазон рабочего давления?
    • Какая охлаждающая жидкость будет контактировать с датчиком?
    • Где следует измерять давление?
    • Какой сигнал требуется контроллеру?
    • Какое технологическое соединение подходит для контура охлаждения?
    • Как данные о давлении будут взаимодействовать с данными о температуре, расходе и мониторингом утечек?

    JW-IoT предлагает решения для промышленного измерения давления, которые можно настраивать в соответствии с диапазоном давления, выходным интерфейсом и требованиями к подключению к технологическому процессу.

    👉 Изучите модель JW-PM01X(JY05):
    Высокоточный датчик давления для измерения параметров промышленных процессов.

    Для проектов по жидкостному охлаждению центров обработки данных с использованием ИИ предоставьте свои данные. Тип охлаждающей жидкости, диапазон давления, технологическое соединение и требуемый выходной сигнал. Таким образом, можно оценить подходящую конфигурацию датчика давления.

    Возвращаться

    Рекомендуемые статьи

    WhatsApp

    Оставить сообщение!

    Оставить сообщение!
