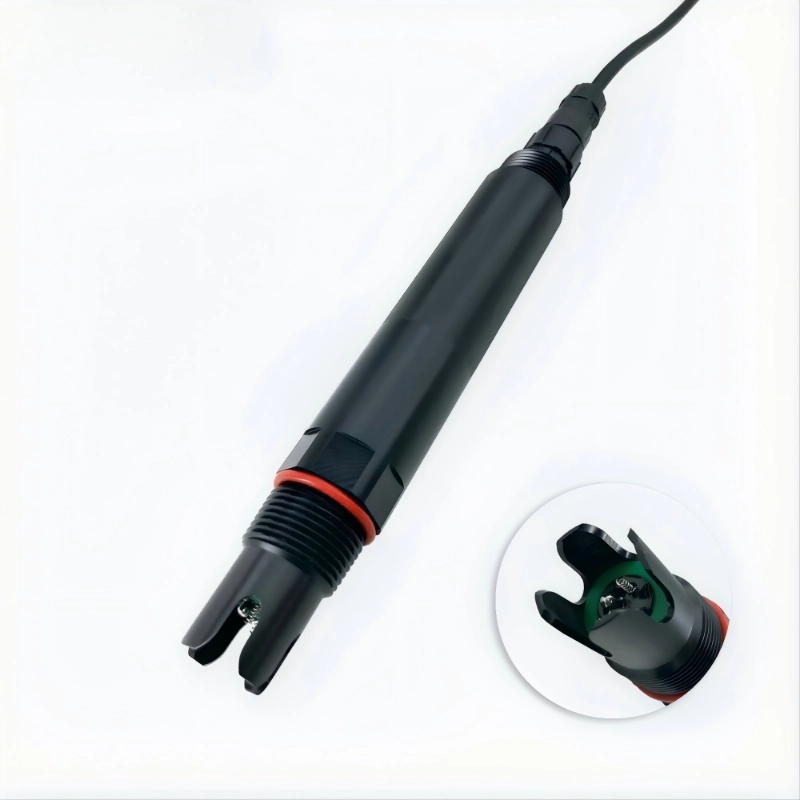

JW-CL-206(K12) Онлайн-датчик остаточного хлора Предназначен для непрерывного мониторинга свободного и остаточного хлора на водоочистных станциях, в системах бутилированной воды, водопроводных сетях, бассейнах, системах циркуляции охлаждающей воды и водоочистных сооружениях. Основанный на принципе измерения постоянного напряжения, он обеспечивает стабильные данные об остаточном хлоре и температуре через связь RS485 Modbus RTU. Благодаря конструкции с проточной ячейкой, автоматической температурной компенсации Pt1000 и степени защиты IP68, подходит для интеллектуального мониторинга качества воды и управления промышленным обеззараживанием воды.
2. Обзор продукта
JW-CL-206(K12) Онлайн-датчик остаточного хлора Разработан для непрерывного мониторинга концентрации HClO4 в процессах обеззараживания и очистки воды. Использует метод измерения постоянного напряжения для определения остаточной концентрации хлора и выдает данные об остаточном хлоре и температуре через интерфейс связи RS485 Modbus RTU.
Датчик предназначен для использования с соответствующей проточной ячейкой. Во время установки измерительный участок следует размещать вблизи входного отверстия проточной ячейки и не следует направлять непосредственно к выходному отверстию. Стабильный расход 30–60 л/ч Рекомендуется для повышения точности измерений. Это делает датчик особенно подходящим для очистки питьевой воды, водопроводных сетей, бассейнов, систем охлаждения воды и проектов по улучшению качества воды.
Элемент
Спецификация
Тип продукта
Онлайн-датчик остаточного хлора
Модель
JW-CL-206(K12)
Принцип измерения
Метод постоянного напряжения
Параметр измерения
Остаточный хлор HClO
Диапазон измерения
0–2,000 мг/л HClO
Разрешение
0,001 мг/л
Точность
±5% или ±0,05 мг/л
Точность измерения температуры
±0,3°C
Время отклика
T90 менее 90 с
Минимальный предел обнаружения
0,05 мг/л
Калибровка
Двухточечная калибровка
Температурная компенсация
Автоматическая компенсация Pt1000
Выход
RS485 Modbus RTU
Температура хранения
от -5°C до 65°C
Рабочая температура
от 5°C до 50°C
Рабочее давление
≤0,2 МПа
Рабочий диапазон pH
pH 4–9
Установка
Установка проточной ячейки 3/4 NPT
Рекомендуемая скорость потока
30–60 л/ч
Материалы для корпуса
ABS и поликарбонатный сплав
Источник питания
12–24 В постоянного тока
Потребление электроэнергии
0,2 Вт при 12 В
Степень защиты
IP68
Длина кабеля
Стандартная длина 5 м, возможность индивидуальной настройки.

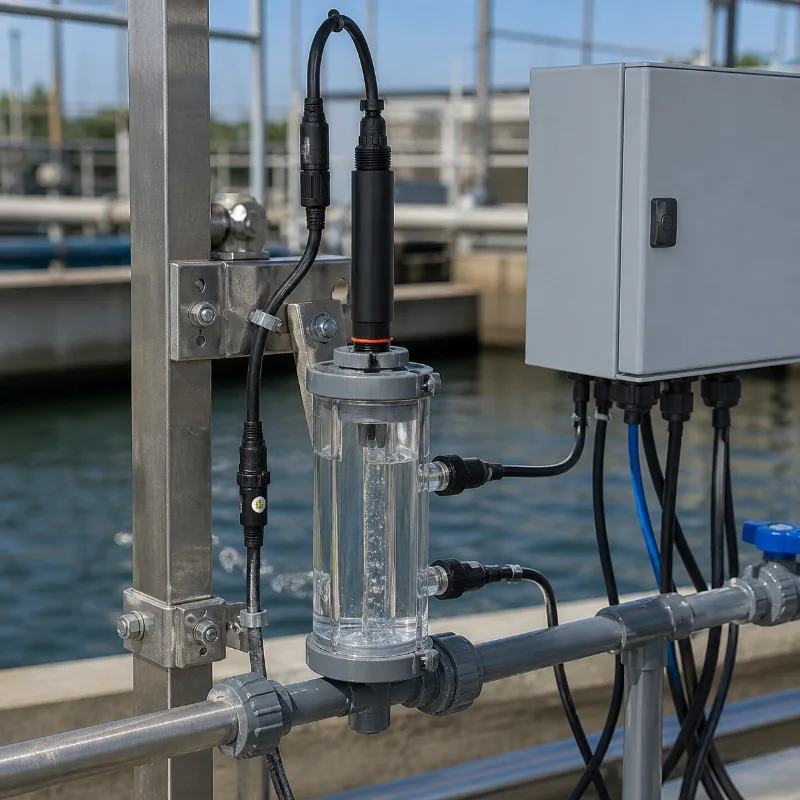

Очистные сооружения для питьевой воды: Датчик может использоваться для непрерывного мониторинга остаточного содержания хлора после дезинфекции, помогая операторам поддерживать безопасную концентрацию хлора и стабильное качество воды.

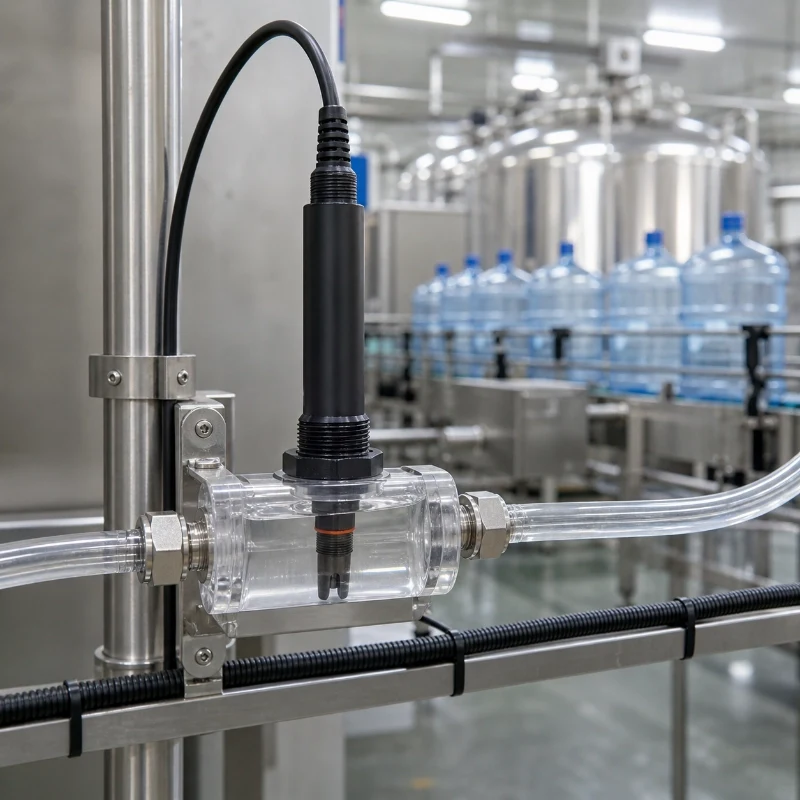

Системы бутилированной воды: Подходит для производства бутилированной воды и линий розлива, где требуется онлайн-мониторинг содержания хлора до или после этапов обработки.
Водораспределительные сети: Датчик обеспечивает мониторинг остаточного содержания хлора в водопроводных трубах, распределительных сетях и системах вторичного водоснабжения.

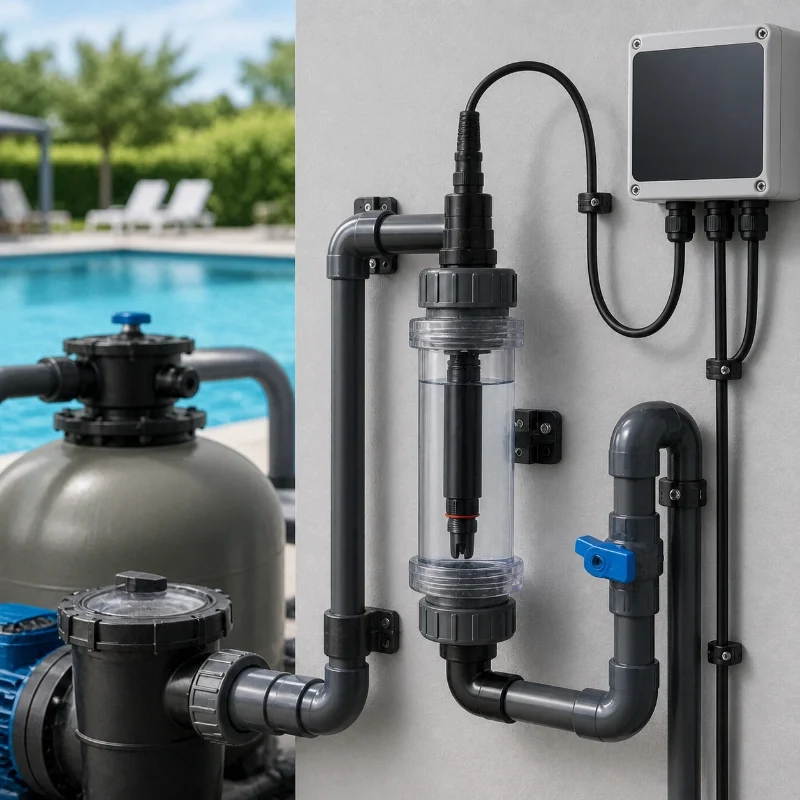

Мониторинг воды в бассейне: Его можно использовать в плавательных бассейнах и системах водоснабжения для отдыха, чтобы контролировать остаточную концентрацию хлора и поддерживать эффективность дезинфекции.
Система циркуляции охлаждающей воды: Датчик подходит для систем охлаждения воды, где контролируется остаточное содержание хлора для предотвращения роста микроорганизмов и поддержания эффективности водоподготовки.
Интеллектуальные системы контроля качества воды: Благодаря связи по протоколу RS485 Modbus RTU, датчик может быть интегрирован с RTU, ПЛК, телеметрическими терминалами, шлюзами, системами SCADA и облачными платформами мониторинга.
4. Инструкция по установке

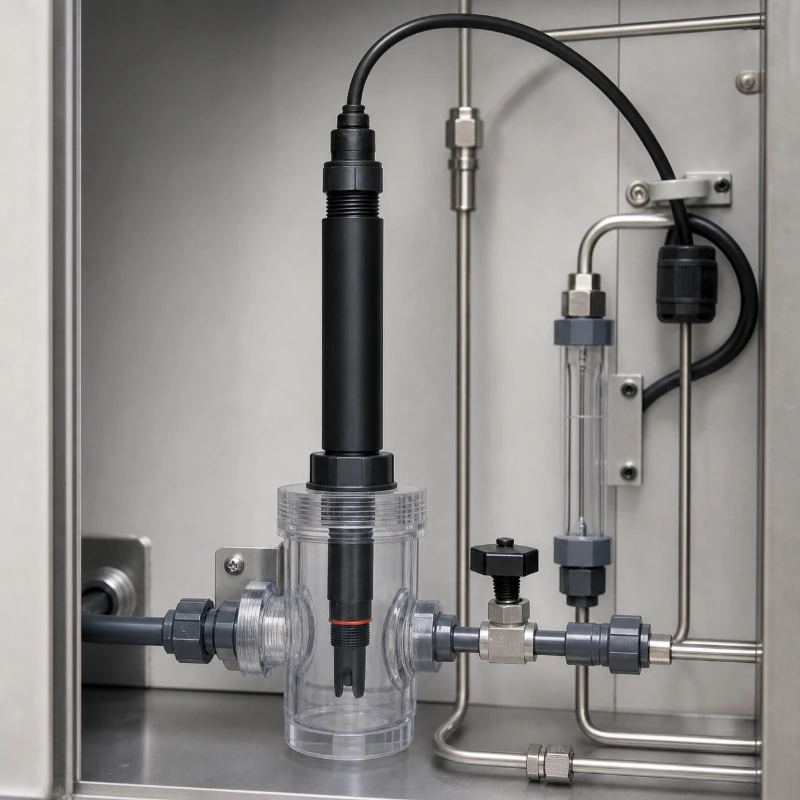

Датчик следует устанавливать вместе с соответствующей проточной ячейкой. Измерительная секция должна располагаться вблизи входного отверстия проточной ячейки и не должна быть направлена непосредственно на выходное отверстие. Для обеспечения точности измерения поток должен оставаться стабильным, а рекомендуемая скорость потока составляет... 30–60 л/ч.
Перед включением питания необходимо тщательно проверить проводку, чтобы избежать повреждений, вызванных неправильным подключением. Поскольку кабели могут быть погружены в воду, морскую воду или подвергаться воздействию воздуха в течение длительного времени, все соединения проводов должны быть водонепроницаемыми, а кабели со стороны пользователя должны обладать коррозионной стойкостью.
5. Руководство по техническому обслуживанию
Для нового электрода или электрода, хранившегося длительное время, перед использованием необходима активация. Поместите датчик в водопроводную воду на некоторое время. 24 часа перед началом работы. Если возвращаемое значение неточное, можно выполнить калибровку нуля и калибровку наклона.
Для калибровки нуля поместите датчик в воду без хлора и откалибруйте его после стабилизации значения. Для калибровки наклона поместите датчик в проточную ячейку с протекающим известным стандартным раствором HClO и откалибруйте его после стабилизации значения. Стандартный раствор HClO4 концентрацией 1–2 мг/л Рекомендуется для калибровки наклона.
Часто задаваемые вопросы
Q
1. Для чего используется онлайн-датчик остаточного хлора?
A
Он используется для непрерывного мониторинга остаточного содержания хлора на водоочистных станциях, в системах розлива бутилированной воды, сетях водоснабжения, бассейнах, системах охлаждения и проектах водоподготовки.
Q
2. Какой принцип измерения используется в этом датчике хлора?
A
В нем используется метод постоянного напряжения для измерения остаточной концентрации хлора в воде.
Q
3. Может ли JW-IoT интегрировать этот датчик остаточного хлора в интеллектуальную платформу для очистки воды?
A
Да. JW-IoT может интегрировать датчик с RTU, шлюзами, ПЛК, облачными панелями мониторинга, системами оповещения и системами удаленного мониторинга качества воды.
Q
4. Каков диапазон измерения этого датчика?
A
Диапазон измерения составляет 0–2,000 мг/л HClO4 с разрешением 0,001 мг/л.
Q
5. Поддерживает ли датчик протокол RS485 Modbus RTU?
A
Да. Он поддерживает связь RS485 Modbus RTU для интеграции с промышленными контроллерами, регистраторами данных и платформами IoT.
Q
6. Как следует установить датчик?
A
Датчик следует устанавливать с соответствующей проточной ячейкой. Измерительная секция должна располагаться вблизи входного отверстия проточной ячейки, а не непосредственно напротив выходного отверстия, а рекомендуемая скорость потока составляет 30–60 л/ч.
Q
7. Почему стоит выбрать JW-IoT для проектов мониторинга остаточного хлора?
A
Компания JW-IoT может предоставить датчики остаточного хлора, телеметрические устройства, поддержку в установке проточных ячеек, облачные платформы, визуализацию данных и полную интеграцию систем мониторинга качества воды.
Q
8. Требуется ли калибровка датчика перед использованием?
A
Датчик калибруется перед поставкой. Если значения становятся неточными, пользователи могут выполнить калибровку нуля и калибровку наклона в соответствии с инструкцией по эксплуатации.
Q
9. Может ли JW-IoT поддерживать кабель нестандартной длины и интеграцию в систему?
A
Да. JW-IoT поддерживает кабель нестандартной длины, интеграцию с RS485 Modbus, сбор данных и развертывание интеллектуальной системы мониторинга качества воды.
