Cómo diseñar un sistema de fertirrigación eficiente

Un sistema de fertirrigación no es simplemente una bomba de agua conectada a un tanque de fertilizante. Es una red completa de riego y suministro de nutrientes que debe diseñarse cuidadosamente desde la fuente de agua hasta el emisor final.

Muchos problemas como goteros obstruidos, riego irregular, presión inestable y mala distribución del fertilizante. No son causados por la propia unidad de fertirrigación. Suelen ser consecuencia de una mala planificación del sistema, especialmente en tres áreas:

• Selección inadecuada de la fuente de agua
• Diseño de filtración inadecuado
• Mala coincidencia entre la presión y las tuberías

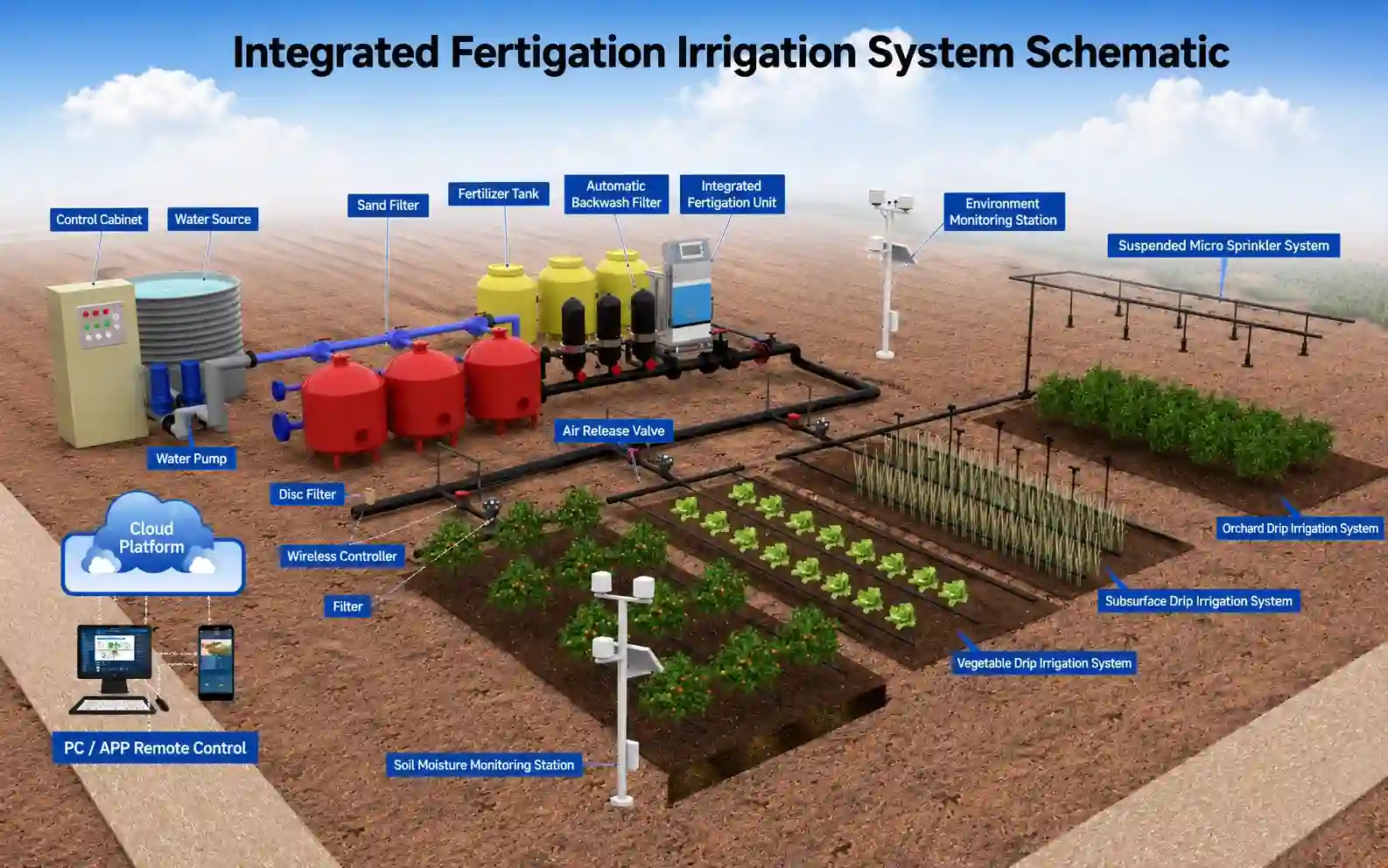

Un sistema de fertirrigación de alto rendimiento debe seguir una lógica clara:

Fuente de agua → Sistema de bombeo → Filtración multietapa → Inyección de fertilizantes → Tuberías principales y ramales → Dispositivos de riego finales → Sistema de control inteligente

Solo cuando estos módulos estén correctamente combinados, el sistema podrá lograr un suministro de agua estable, una dosificación precisa de nutrientes y un funcionamiento fiable a largo plazo.

1. Selección de la fuente de agua: La base de la fiabilidad del sistema

La fuente de agua determina la "salud" de todo el sistema de fertirrigación. El agua de mala calidad aumenta el riesgo de acumulación de sedimentos, obstrucción de los emisores e inestabilidad química.

Prioridad de fuente de agua recomendada

1. Aguas subterráneas profundas
   El agua subterránea profunda suele ser la opción preferida porque contiene menos sólidos en suspensión y a menudo mantiene una temperatura relativamente estable.
2. Agua de manantial de montaña o agua de estanque de almacenamiento tratada
   Estas fuentes también pueden utilizarse, pero se debe controlar cuidadosamente el contenido de sedimentos.
3. Agua de río o agua de estanque
   Estas fuentes solo pueden utilizarse cuando se aplica un pretratamiento eficaz, como por ejemplo, mediante tanques de sedimentación, cribas o sistemas de filtración potentes.

Fuentes de agua que se deben evitar

En general, no se debe utilizar agua con las siguientes características:

• Salinidad excesivamente alta
• pH extremadamente alto o bajo
• Contaminación industrial
• Crecimiento biológico severo o concentración de algas

Estas condiciones pueden dañar las bombas, alterar la solubilidad de los fertilizantes o reducir la uniformidad del riego.

2. Selección de la bomba: Adaptación del caudal y la presión a la escala de la explotación agrícola.

La bomba actúa como el “corazón” del sistema de riego. Debe suministrar suficiente caudal y mantener una presión estable en toda la red de tuberías.

Selección típica de bombas según el tamaño de la explotación agrícola.

Para áreas de riego más grandes y continuas, un sistema de estabilización de presión de frecuencia variable Es altamente recomendable. Ayuda a mantener una presión constante en las tuberías, previene el golpe de ariete y reduce el riego irregular causado por las fluctuaciones de presión.

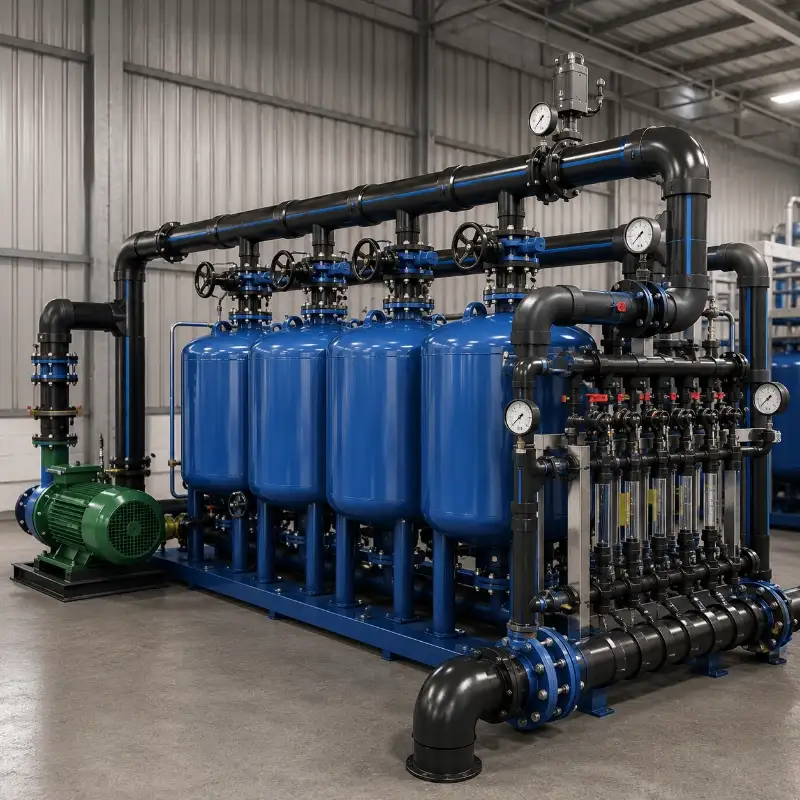

3. Filtración multietapa: La primera defensa contra la obstrucción.

La filtración es una de las partes más importantes del diseño de un sistema de fertirrigación. Incluso los goteros de alta calidad pueden fallar rápidamente si la filtración es insuficiente.

Un sistema de fertirrigación profesional generalmente sigue un secuencia de filtración de grueso a fino.

Etapa 1: Filtro de arena

Función principal:
Elimina las partículas suspendidas de mayor tamaño, como lodo, algas y restos orgánicos.

Aplicación típica:
Es especialmente importante para aguas superficiales, aguas de estanques y aguas de ríos.

Por qué es importante:
Actúa como primera barrera protectora para todo el sistema de riego.

Etapa 2: Filtro de disco

Función principal:
Captura fibras finas, microorganismos e impurezas suspendidas de menor tamaño.

Ventajas:

• Alta capacidad de retención de suciedad
• Alto rendimiento de filtración
• Fácil de retrolavar y mantener

Los filtros de disco se utilizan habitualmente en el riego de invernaderos, sistemas de huertos frutales y proyectos de fertirrigación a gran escala.

Etapa 3: Filtro de pantalla

Función principal:
Proporciona la filtración final antes de que el agua entre en la red de riego.

Función típica:
Bloquea las partículas finas que aún podrían dañar los goteros o microaspersores.

Principio de selección:
El grado de filtración debe elegirse en función del dispositivo de irrigación final y del tamaño de su conducto de flujo.

Regla de instalación clave

El orden de filtrado nunca debe invertirse.

Por ejemplo, si se coloca un filtro de arena después de un filtro fino, las partículas grandes pueden obstruir rápidamente el filtro posterior y reducir la eficiencia general del sistema.

Se deben instalar manómetros antes y después de las unidades de filtración clave. Cuando la diferencia de presión entre la entrada y la salida sea demasiado alta, se debe realizar una limpieza o un retrolavado de inmediato.

4. Sistema de inyección de fertilizantes: Elección del método de dosificación adecuado

La unidad de inyección de fertilizantes determina con qué precisión se pueden mezclar los nutrientes con el agua de riego. Los diferentes tamaños de explotaciones agrícolas requieren diferentes soluciones.

Opción 1: Inyector de fertilizante Venturi

Adecuado para:
Pequeñas explotaciones agrícolas, invernaderos domésticos y aplicaciones de bajo presupuesto.

Principio de funcionamiento:
Utiliza la presión negativa creada por el flujo de agua para aspirar la solución fertilizante hacia la tubería.

Ventajas:

• Coste muy bajo
• Estructura simple
• Fácil instalación

Limitaciones:

• Provoca una pérdida de presión notable.
• La precisión de la absorción de fertilizantes es relativamente baja.
• Requiere una diferencia de presión suficiente en la tubería principal.

Opción 2: Bomba dosificadora de fertilizante proporcional

Adecuado para:
Explotaciones agrícolas de tamaño mediano y bases de producción comercial.

Principio de funcionamiento:
Utiliza la presión del agua o un accionamiento mecánico para inyectar la solución fertilizante en una proporción definida.

Ventajas:

• Relación de dosificación más estable
• Buena fiabilidad
• En algunos modelos no se requiere alimentación eléctrica externa.
• Adecuado para necesidades estándar de fertirrigación

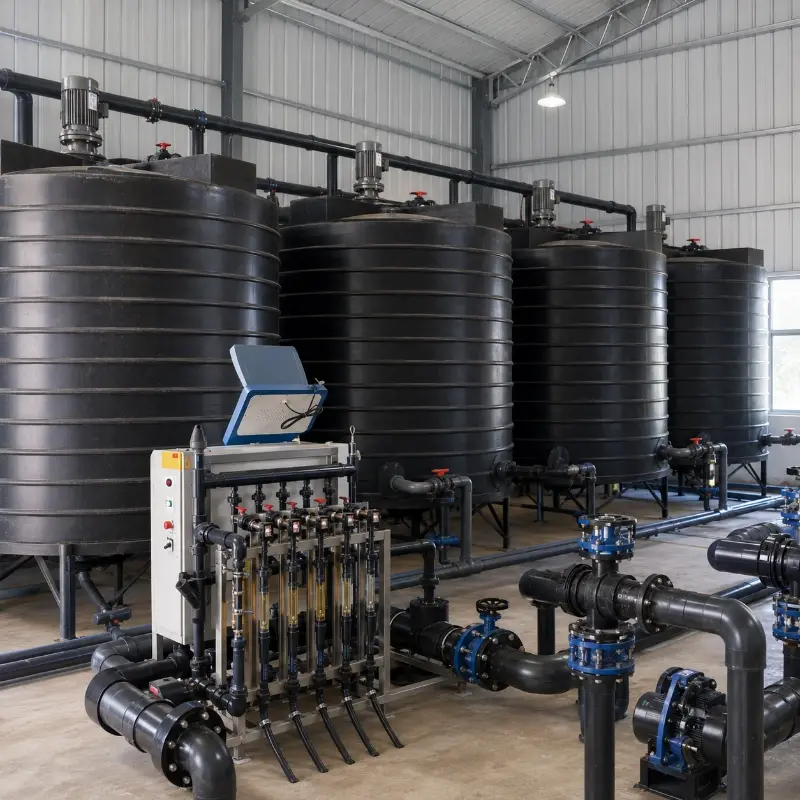

Opción 3: Máquina de fertirrigación inteligente integrada

Adecuado para:
Grandes explotaciones agrícolas, invernaderos modernos, huertos de alta calidad y proyectos de agricultura de precisión.

Componentes principales:

• Bombas de inyección de fertilizantes
• Tanques de mezcla
• Sensores de CE y pH
• Módulos de control
• Interfaz de administración remota

Funciones principales:

• Establecer diferentes recetas de fertirrigación por zona de riego.
• Monitorea y estabiliza los valores de CE/pH en tiempo real.
• Admite la dosificación automatizada de fertilizantes.
• Habilitar el funcionamiento remoto a través de un PC o terminal móvil.

Los sistemas de fertirrigación inteligentes ofrecen el mayor grado de automatización y se utilizan cada vez más en proyectos agrícolas comerciales que requieren un control preciso de los nutrientes.

5. Diseño de la tubería: Tuberías principales, tuberías ramificadas y emisores finales.

El diseño de las tuberías afecta directamente a la uniformidad del riego y al equilibrio de la presión del sistema.

Tubería principal

La tubería principal suministra el caudal total del sistema y debe ser:

• Resistente a la presión
• Antienvejecimiento
• Adecuado para funcionamiento continuo

Las opciones de materiales comunes incluyen: PVC-U y tubería de PE de alta presión.

Tubo de derivación

Las tuberías de derivación distribuyen el agua a las distintas zonas de riego.
A menudo están hechos de Tubo flexible de PE o tubo rígido de PE.

Tubería lateral

Las tuberías laterales se instalan cerca de los cultivos y se conectan directamente con goteros, cintas de goteo o microaspersores.

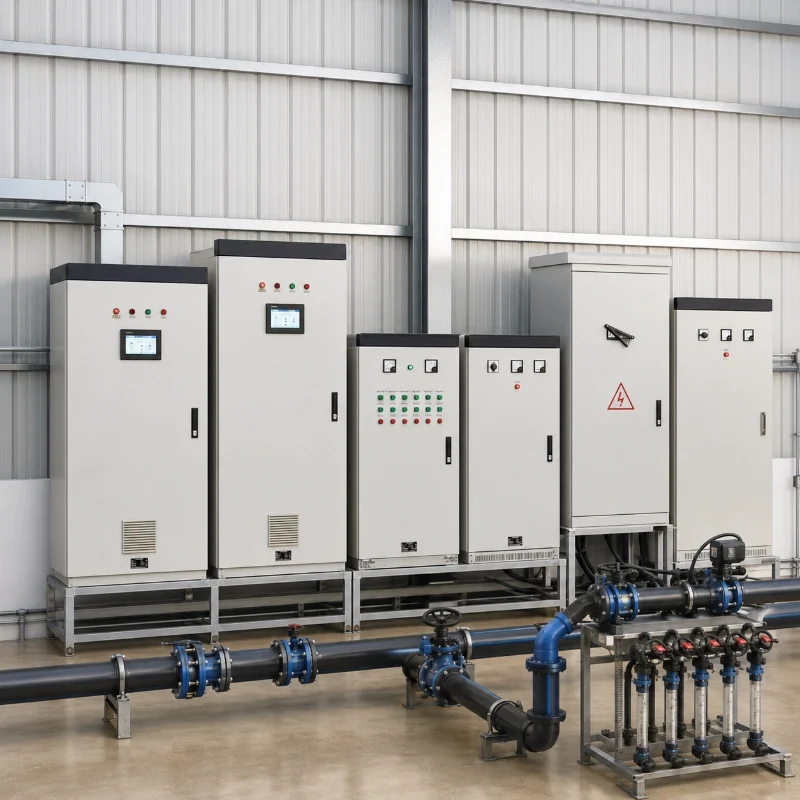

6. Control de la presión: La clave para un riego uniforme

Una presión estable garantiza un suministro de agua uniforme en las diferentes zonas de riego.

Para muchos sistemas de riego por goteo, se recomienda instalar:

• reguladores de presión
• Válvulas reductoras de presión
• Manómetros en ubicaciones clave

Rangos de presión recomendados

• Presión en la línea de derivación: aproximadamente 0,15–0,25 MPa
• Presión general de la red de oleoductos: aproximadamente 0,15–0,30 MPa

Cuando la presión es demasiado alta, los emisores pueden dañarse.
Cuando el nivel del agua es demasiado bajo, los puntos de riego más alejados pueden recibir una cantidad insuficiente de agua.

7. Elección del dispositivo de riego final adecuado

El dispositivo de riego final debe adaptarse al tipo de cultivo, la etapa de crecimiento y el patrón de humedad deseado.

Cinta de goteo

Ideal para:
Verduras, fresas y cultivos de temporada.

Ventajas:

• Bajo costo
• Fácil de instalar y retirar
• Adecuado para hileras de cultivo de gran superficie.

Tubo de goteo en línea

Ideal para:
Huertos frutales, cultivos perennes y proyectos de riego a largo plazo.

Ventajas:

• Fuerte rendimiento antiobstrucción
• Descarga de agua más uniforme
• Mayor vida útil

Microaspersores y boquillas nebulizadoras

Ideal para:

• Plántulas frondosas
• Hongos comestibles
• Humidificación del invernadero
• Refrigeración de huertos y regulación local de la humedad

Estos dispositivos producen finas gotitas o niebla y son especialmente útiles cuando se requiere refrigeración de superficies o un aumento de la humedad.

8. Parámetros de funcionamiento: La precisión es fundamental

Incluso cuando el sistema está bien diseñado, una mala gestión de los fertilizantes puede provocar obstrucciones y una distribución desigual de los nutrientes.

Parámetros recomendados para la solución de fertirrigación

• pH: típicamente 5,5–6,5
• CE: debe controlarse según la etapa del cultivo

Una referencia típica de CE basada en etapas puede incluir:

Estos valores deben ajustarse en función del tipo de cultivo, la calidad del agua local y los requisitos agronómicos.

9. Compatibilidad y solubilidad de los fertilizantes

Solo fertilizantes totalmente solubles en agua Debe utilizarse en sistemas de fertirrigación.
Una tasa de disolución superior 99% Se recomienda encarecidamente.

Riesgos comunes de compatibilidad

Algunos fertilizantes pueden reaccionar entre sí y formar precipitados insolubles. Por ejemplo:

• Fertilizantes de calcio mezclados con fertilizantes fosfatados
• Fertilizantes de calcio mezclados con fertilizantes de sulfato

Estas reacciones pueden generar depósitos y obstruir tuberías o goteros.

Para reducir el riesgo:

• Disuelva los fertilizantes incompatibles por separado.
• Utilice fórmulas nutricionales bien combinadas.
• Prepare las soluciones madre de fertilizantes justo antes de usarlas.
• Evite dejar reposar la solución madre mixta durante largos períodos

10. Control inteligente: El futuro de los sistemas de fertirrigación

Los sistemas modernos de fertirrigación se integran cada vez más con:

• Sensores de humedad del suelo
• Monitorización de CE/pH
• estaciones meteorológicas
• Control de la válvula solenoide
• Paneles de control de la plataforma en la nube
• Acceso remoto desde dispositivos móviles y PC

Con estas herramientas, los agricultores pueden pasar del riego manual al riego automático. Gestión de riego y nutrientes basada en datos.

Un sistema de fertirrigación inteligente puede ayudar a los usuarios:

• Programar automáticamente el riego
• Ajustar la dosificación del fertilizante según la zona de cultivo.
• Reducir la dependencia de la mano de obra
• Mejorar la eficiencia del agua y los fertilizantes.
• Apoyar una gestión agrícola estandarizada y trazable.

Conclusión

Un sistema de fertirrigación fiable se basa en una ingeniería precisa, en lugar de simplemente conectar equipos. El éxito del sistema depende de la correcta combinación de:

• Fuente de agua
• Capacidad de la bomba
• Filtración multietapa
• Método de inyección de fertilizantes
• Estructura de la tubería
• Regulación de la presión
• Dispositivo de irrigación final
• Parámetros operativos

Cuando estos elementos se integran correctamente, el resultado es un sistema estable y eficiente que suministra agua y nutrientes con precisión, reduce el riesgo de obstrucciones y mejora el rendimiento de los cultivos a largo plazo.

Para granjas modernas, invernaderos y huertos, La fertirrigación integrada se está convirtiendo en una infraestructura fundamental para la agricultura de precisión..
