فهم مستشعرات الإشعاع الشمسي لتحقيق أداء دقيق للخلايا الكهروضوئية

مقدمة

يعتمد توليد الطاقة الشمسية بشكل مباشر على ضوء الشمس. بالنسبة لمحطات الطاقة الكهروضوئية، يُعدّ معرفة كمية الطاقة الشمسية التي تصل إلى الألواح الشمسية أمرًا بالغ الأهمية لتقييم كفاءة النظام، وتحديد خسائر الأداء، وتحسين قرارات التشغيل والصيانة. لهذا السبب... مستشعر الإشعاع الشمسي أصبح أحد أهم الأجهزة في أنظمة مراقبة أداء الخلايا الكهروضوئية الحديثة.

يقيس مستشعر الإشعاع الشمسي شدة الإشعاع الشمسي في الوقت الفعلي، ويوفر بيانات موثوقة لمراقبة محطات الطاقة الشمسية الكهروضوئية، وتحليل نسبة الأداء، والتنبؤ بالطاقة الشمسية. وسواءً استُخدم في مزرعة طاقة شمسية واسعة النطاق، أو نظام كهروضوئي على أسطح المنازل، أو مشروع طاقة شمسية موزعة، فإن قياس الإشعاع بدقة يساعد المشغلين على فهم ما إذا كان نظام الطاقة الشمسية الكهروضوئية يُولّد الطاقة كما هو متوقع.

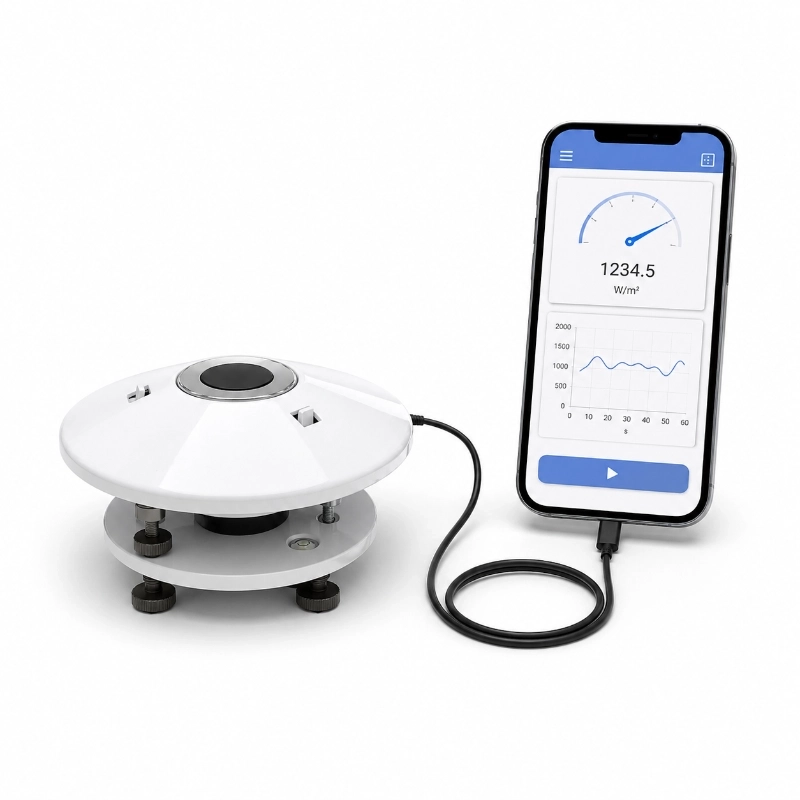

ما هو مستشعر الإشعاع الشمسي؟

A مستشعر الإشعاع الشمسي هو جهاز مراقبة يُستخدم لقياس شدة ضوء الشمس الساقط على سطح معين. في تطبيقات مراقبة الخلايا الكهروضوئية، يُركّب عادةً بالقرب من الألواح الشمسية أو على نفس مستوى وحدات الخلايا الكهروضوئية لقياس الإشعاع الشمسي المتاح لتوليد الطاقة.

يقوم المستشعر بتحويل الإشعاع الشمسي إلى إشارة كهربائية أو بيانات رقمية. ويمكن بعد ذلك إرسال هذه البيانات إلى مسجل بيانات، أو محطة أرصاد جوية، أو نظام سكادا، أو منصة مراقبة الطاقة الشمسية الكهروضوئية السحابية.

في مشاريع الطاقة الشمسية الكهروضوئية، غالباً ما يتم استخدام مستشعر الإشعاع الشمسي مع أجهزة أخرى لمراقبة البيئة، مثل:

مسجلات بيانات الطاقة الشمسية أو بوابات إنترنت الأشياء

مستشعرات درجة حرارة وحدات الخلايا الكهروضوئية

مستشعرات درجة الحرارة والرطوبة المحيطة

أجهزة استشعار سرعة واتجاه الرياح

مقاييس المطر

محطات الأرصاد الجوية لمحطات الطاقة الشمسية الكهروضوئية

من خلال الجمع بين بيانات الإشعاع الشمسي وبيانات البيئة وتوليد الطاقة، يمكن لمشغلي محطات الطاقة الشمسية الكهروضوئية الحصول على فهم أوضح لأداء الحقل الحقيقي.

لماذا تُعد بيانات الإشعاع الشمسي مهمة في محطات الطاقة الشمسية الكهروضوئية؟

تُعد بيانات الإشعاع الشمسي من أهم المراجع لتقييم إنتاجية أنظمة الطاقة الشمسية الكهروضوئية. فإذا كانت شدة ضوء الشمس عالية ولكن إنتاج الطاقة أقل من المتوقع، فقد يعاني النظام من مشاكل مثل اتساخ الألواح الشمسية، أو التظليل، أو أعطال في العاكس، أو خلل في الأسلاك، أو تدهور في أداء الألواح.

يدعم قياس الإشعاع الشمسي الدقيق مراقبة محطات الطاقة الشمسية الكهروضوئية بعدة طرق مهمة:

أولاً، يساعد ذلك في مقارنة موارد الطاقة الشمسية المتاحة مع إنتاج الطاقة الفعلي لنظام الخلايا الكهروضوئية. وهذا يسمح للمشغلين بتحديد ما إذا كان انخفاض الإنتاج ناتجًا عن ضعف ضوء الشمس أو عن مشاكل في أداء النظام.

ثانيًا، يدعم حساب نسبة الأداء. نسبة الأداء، أو PR، هي مؤشر مهم يُستخدم لتقييم مدى كفاءة محطة الطاقة الشمسية الكهروضوئية في تحويل الطاقة الشمسية المتاحة إلى كهرباء.

ثالثًا، تساعد بيانات الإشعاع الشمسي في تحسين قرارات التشغيل والصيانة. على سبيل المثال، إذا كان الإشعاع الشمسي طبيعيًا ولكن الإنتاج يستمر في الانخفاض، فيمكن لفريق الصيانة التحقق من تراكم الغبار أو التظليل أو تلف الوحدات أو وجود أعطال في العاكس.

وأخيرًا، تساعد بيانات الإشعاع الشمسي على المدى الطويل أصحاب المشاريع على تحليل اتجاهات موارد الطاقة الشمسية، وتحسين تصميم النظام، وتحسين تخطيط مشاريع الطاقة الشمسية الكهروضوئية المستقبلية.

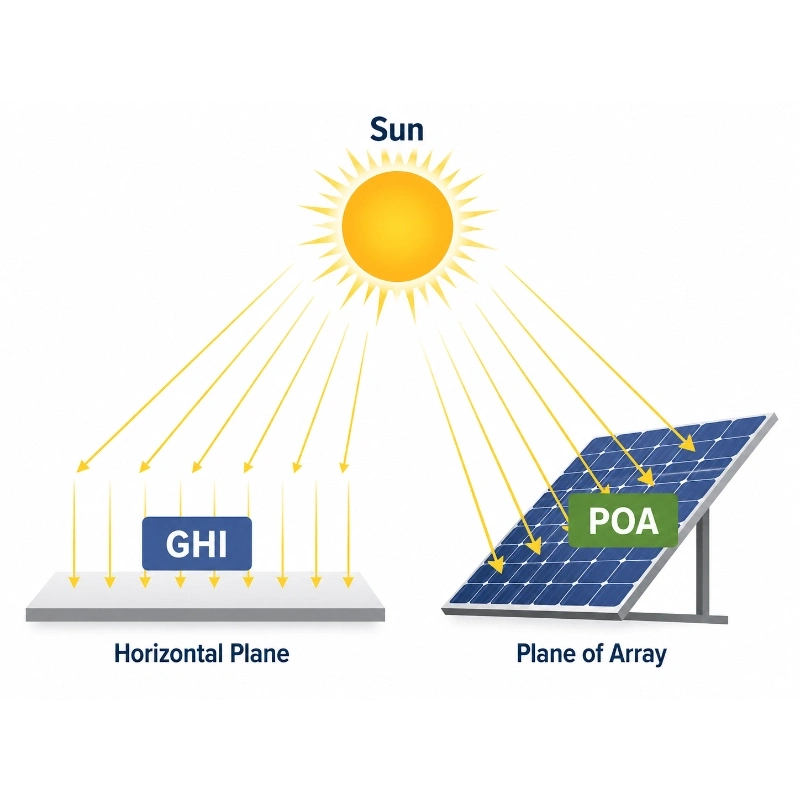

مقارنة بين الإشعاع الشمسي العالمي (GHI) والإشعاع الشمسي عند نقطة الوصول (POA).

في مراقبة أداء الخلايا الكهروضوئية، هناك نوعان شائعان لقياس الإشعاع الشمسي هما GHI و POA.

GHI, يشير مصطلح الإشعاع الشمسي الأفقي العالمي إلى إجمالي الإشعاع الشمسي الذي يصل إلى سطح أفقي. ويُستخدم عادةً في تقييم موارد الطاقة الشمسية، والرصد الجوي، وقياس الإشعاع الشمسي بشكل عام.

توكيل رسمي, يشير مصطلح "إشعاع مستوى المصفوفة" إلى الإشعاع الشمسي الذي تتلقاه الألواح الكهروضوئية على نفس المستوى المائل الذي تتلقاه الألواح. ونظرًا لأن الألواح الكهروضوئية تُركّب عادةً بزاوية ميل محددة، فإن إشعاع مستوى المصفوفة يرتبط ارتباطًا مباشرًا بالطاقة الشمسية الفعلية المتاحة للألواح.

لتحليل أداء محطات الطاقة الشمسية الكهروضوئية، يُعدّ الإشعاع الشمسي عند نقطة التلامس (POA) أكثر فائدة في كثير من الأحيان لأنه يعكس ضوء الشمس الذي يصل إلى سطح الألواح الشمسية. كما يُعدّ الإشعاع الشمسي العالمي (GHI) ذا قيمة أيضاً، خاصةً عند تقييم إجمالي موارد الطاقة الشمسية لموقع ما أو مقارنة مواقع متعددة.

في العديد من أنظمة مراقبة محطات الطاقة الشمسية الكهروضوئية الاحترافية، يمكن جمع بيانات كل من الإشعاع الشمسي العالمي وبيانات نقطة الوصول الشمسية لدعم تقييم أداء الطاقة الشمسية بشكل أكثر تفصيلاً.

إشارات خرج مشتركة: RS485 Modbus و 4-20 مللي أمبير

يمكن لمستشعر الإشعاع الشمسي دعم إشارات خرج مختلفة تبعًا لمتطلبات نظام المراقبة. تشمل أنواع الخرج الأكثر شيوعًا RS485 وModbus و4-20 مللي أمبير.

RS485 يُستخدم على نطاق واسع في أنظمة المراقبة الصناعية لأنه يدعم الاتصال لمسافات طويلة ونقل البيانات بشكل مستقر. وهو مناسب لمحطات الطاقة الشمسية الكهروضوئية حيث قد يتم تركيب أجهزة الاستشعار بعيدًا عن وحدة جمع البيانات.

مودبوس يُعدّ بروتوكول Modbus بروتوكول اتصال شائع الاستخدام في أنظمة مراقبة الطاقة الشمسية، ومحطات الأرصاد الجوية، ومسجلات البيانات، ومنصات SCADA. ويمكن دمج مستشعر الإشعاع الشمسي المزود بمخرج Modbus بسهولة في العديد من منصات مراقبة الخلايا الكهروضوئية الحالية.

4-20 مللي أمبير هي إشارة تناظرية شائعة الاستخدام في الأتمتة الصناعية. وهي مناسبة للأنظمة التي تتطلب نقل إشارة بسيط ومستقر، خاصة في البيئات الخارجية القاسية.

عند اختيار مستشعر الإشعاع الشمسي، يجب على مالكي مشاريع الطاقة الشمسية الكهروضوئية مراعاة واجهة الاتصال، وتوافق المنصة، ومسافة الكابل، ومصدر الطاقة، ومستوى حماية البيئة، وطريقة التركيب.

نصائح تركيب أنظمة مراقبة الطاقة الشمسية الكهروضوئية

يُعدّ التركيب الصحيح أمراً بالغ الأهمية لقياس الإشعاع الشمسي بدقة. فحتى أجهزة استشعار الإشعاع الشمسي عالية الجودة قد تُعطي بيانات غير دقيقة إذا تم تركيبها في موضع أو زاوية خاطئة.

لأغراض مراقبة أداء الخلايا الكهروضوئية، يجب تركيب المستشعر في منطقة مفتوحة دون أن يحجبه أي ظل من الوحدات المجاورة أو المباني أو الأعمدة أو الكابلات أو النباتات. فأي ظل على سطح المستشعر قد يؤثر على دقة بيانات الإشعاع الشمسي.

إذا تم استخدام المستشعر لقياس الإشعاع الشمسي عند نقطة التلامس، فيجب تركيبه بنفس زاوية الميل والاتجاه لوحدات الخلايا الكهروضوئية. وهذا يسمح للمستشعر بقياس الإشعاع الشمسي الذي تتلقاه سطح اللوحة الفعلية.

إذا استُخدم المستشعر لقياس الإشعاع الشمسي العالمي، فيجب تركيبه أفقيًا مع الحفاظ على استوائه. ويُستخدم هذا النوع من المستشعرات عادةً لرصد الإشعاع الشمسي العام ومراقبة الأحوال الجوية في الموقع.

يجب الحفاظ على سطح المستشعر نظيفًا. فالغبار، وفضلات الطيور، والأوراق، والثلج، أو بقع الماء يمكن أن تقلل من قيمة الإشعاع المقاسة وتؤدي إلى تحليل غير صحيح لأداء الخلايا الكهروضوئية.

بالنسبة لمحطات الطاقة الشمسية واسعة النطاق، يُنصح بتركيب نقاط متعددة لمراقبة الإشعاع الشمسي في مناطق مختلفة. يساعد ذلك المشغلين على مقارنة ظروف الإشعاع الشمسي بين المناطق المختلفة وتحديد مشاكل التظليل أو التلوث المحلية.

كيف تدعم بيانات الإشعاع تحليل العلاقات العامة

تُعد نسبة الأداء من أهم المؤشرات لتقييم كفاءة محطات الطاقة الشمسية الكهروضوئية. فهي تقارن بين إنتاج الطاقة الفعلي لنظام الطاقة الشمسية الكهروضوئية وإنتاج الطاقة النظري بناءً على الإشعاع الشمسي المتاح.

يوفر مستشعر الإشعاع الشمسي بيانات الإشعاع الأساسية اللازمة لتحليل أداء النظام الكهروضوئي. وعند دمجه مع بيانات درجة حرارة وحدة الخلايا الكهروضوئية، ومخرجات العاكس، وبيانات توليد الطاقة، فإنه يساعد المشغلين على حساب ما إذا كان النظام الكهروضوئي يعمل بشكل طبيعي.

على سبيل المثال، إذا كانت شدة الإشعاع الشمسي عالية ولكن إنتاج محطة الطاقة الشمسية الكهروضوئية أقل من المتوقع، فقد تنخفض قيمة PR. قد يشير هذا إلى مشاكل مثل تراكم الغبار، أو عدم تطابق الوحدات، أو انخفاض قدرة العاكس، أو فقدان الطاقة في الكابلات، أو عطل في المعدات.

إذا كان الإشعاع الشمسي منخفضًا بسبب الطقس الغائم، فقد يكون انخفاض توليد الطاقة أمرًا طبيعيًا. في هذه الحالة، تساعد بيانات الإشعاع الشمسي على تجنب التشخيص الخاطئ للأعطال.

من خلال المراقبة المستمرة للإشعاع وإنتاج الطاقة الكهروضوئية، يمكن للمشغلين تتبع تغيرات الأداء بمرور الوقت واتخاذ قرارات صيانة أكثر دقة.

أجهزة استشعار الإشعاع الشمسي في أنظمة مراقبة محطات الطاقة الشمسية الكهروضوئية

في نظام مراقبة محطات الطاقة الشمسية الكهروضوئية المتكامل، غالباً ما يكون مستشعر الإشعاع الشمسي جزءاً من حل أوسع لمراقبة البيئة. ويمكن دمجه مع محطة أرصاد جوية تابعة لمحطة الطاقة الشمسية الكهروضوئية، أو بوابة مراقبة الطاقة الشمسية، أو منصة إنترنت الأشياء السحابية.

قد يتضمن نظام مراقبة الخلايا الكهروضوئية النموذجي ما يلي:

• مستشعر الإشعاع الشمسي لقياس شدة ضوء الشمس
• مستشعر درجة حرارة وحدة الخلايا الكهروضوئية لمراقبة درجة حرارة سطح اللوحة
• مستشعر درجة الحرارة والرطوبة المحيطة لرصد البيئة
• مستشعر سرعة واتجاه الرياح لتحليل حالة الطقس
• مقياس المطر لرصد هطول الأمطار
• مسجل بيانات أو بوابة إنترنت الأشياء لنقل البيانات
• منصة سحابية للمراقبة في الوقت الفعلي وإدارة الإنذارات

يساعد هذا النوع من أنظمة المراقبة المتكاملة مالكي محطات الطاقة الشمسية الكهروضوئية على تحسين الرؤية، وتقليل عبء العمل اليدوي في عمليات الفحص، ودعم إدارة أصول الطاقة الشمسية على المدى الطويل.

خاتمة

A مستشعر الإشعاع الشمسي يُعدّ هذا الأمر ضروريًا لمراقبة أداء أنظمة الطاقة الشمسية الكهروضوئية بدقة. فمن خلال قياس شدة ضوء الشمس في الوقت الفعلي، يساعد مشغلي محطات الطاقة الشمسية الكهروضوئية على تقييم توليد الطاقة، وحساب نسبة الأداء، وتحديد الخسائر غير الطبيعية، وتحسين قرارات الصيانة.

بالنسبة لمزارع الطاقة الشمسية، وأنظمة الخلايا الكهروضوئية المثبتة على أسطح المنازل، ومشاريع الطاقة الشمسية الموزعة، يوفر قياس الإشعاع الشمسي الموثوق به قاعدة بيانات أساسية لمراقبة محطات الطاقة الشمسية بشكل أكثر ذكاءً. وعند دمجه مع مستشعرات درجة حرارة الوحدات، ومستشعرات الطقس، ومسجلات البيانات، ومنصات الحوسبة السحابية، تساعد مستشعرات الإشعاع الشمسي في بناء نظام مراقبة شمسية أكثر دقة وكفاءة.
